ローランス　ストラクチャースキャン振動子
LSS−１の取り付けのご依頼です。

今回はトライトンTR21Xに
THマリンのマニュアルジャック
を装備しております。

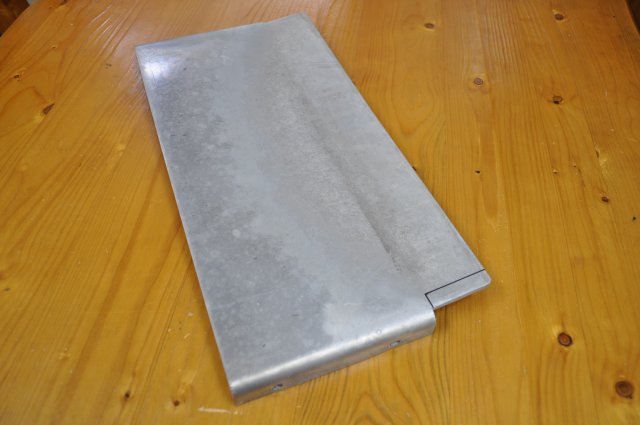

平らなホールショットプレートもあるので、
そこに取り付けも可能でしたが、

お客様の選択で
Lブラケットを使用することに。

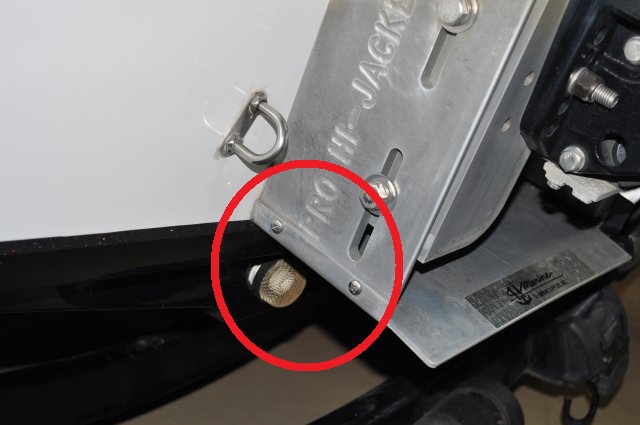

狙うは
ホールショットを取り付けているボルト！
（赤丸のところ）

画像は左ですが、
実際に取り付けるのは右側です。

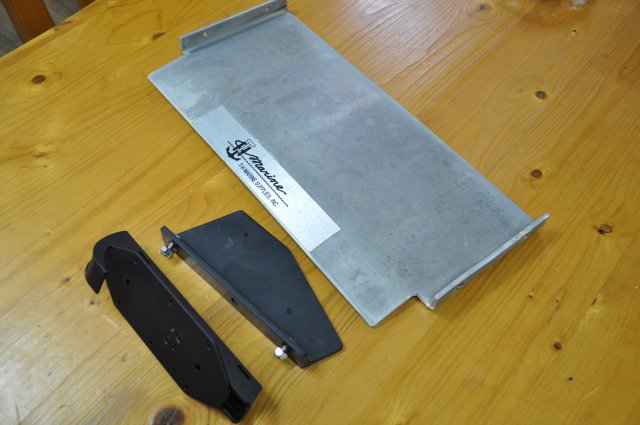

必要なものはこれだけ！

LSS-1エレキ用振動子ブラケット

THマリン用　Lプレート



振動子のブラケットが
少しホールショットプレートに干渉する為、
黒ラインをサンダーでカット！



今回は何も穴の開いていない
アルファオリジナルタイプを選択。

Lプレートに６．５ｍｍの穴を
２箇所開けました。
作業は楽チン。

穴あきタイプでも
Lプレートの穴をドリルで
長穴に広げれば装備可能です！



Lブラケットとエレキ用アタッチメントを
ボルトナットで合体！



後はジャックプレートに
一緒に共締めするだけ！

取り付け後はガッチリ付いてます！
ちゃんと水平にもなってます。

船体に一切穴を開けずに
ストラクチャースキャンの振動子の
ブラケットが付きました！

開けた穴はLブラケットに２箇所のみ！

オーダー中のローランスGEN2が
入荷して取り付けたら作業完了です。

各ブラケットの在庫はたくさんありますよ！
