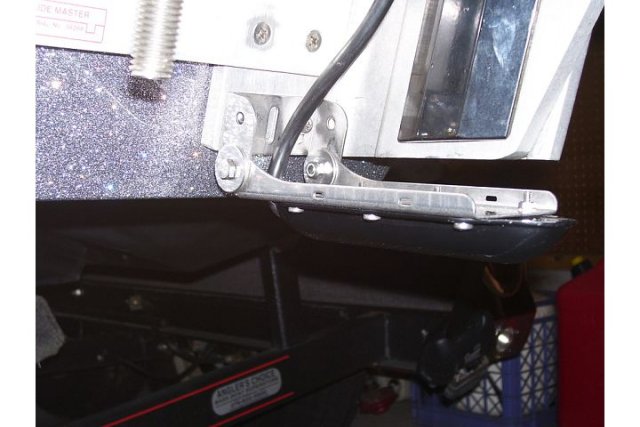

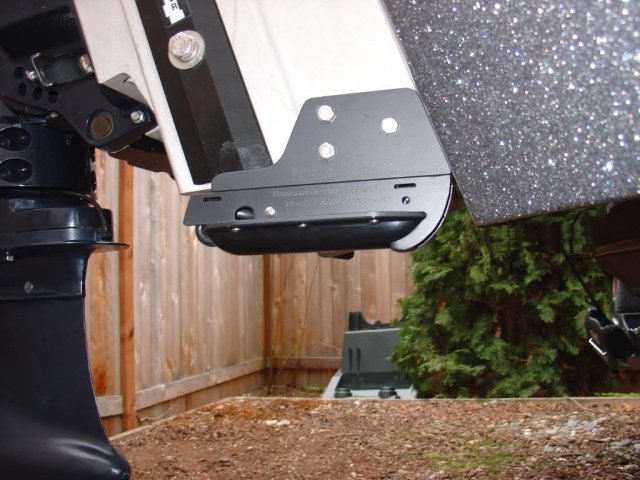

ローランス　LSS-1　
ストラクチャースキャン取り付け例　
（付属ブラケット）

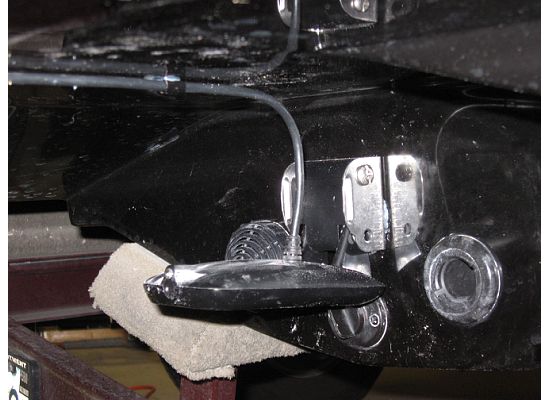

ハミンバード　
サイドイメージ振動子　取り付け例　
（付属ブラケット）

どちらも船に穴あけ必要
強度的にも不十分
根本的に見た目も、、、、

グラグラになって振動子が
飛んで言ったなんて話も、、、、

取り付けるなら絶対
このブラケットがお勧めです！

Transducer Shield & Saver 社
の専用ブラケットです。





BOB'S、スライドマスター、
THマリン、アトラスなど
ほとんどの
油圧ジャック、マニュアルジャックに
取り付け可能！

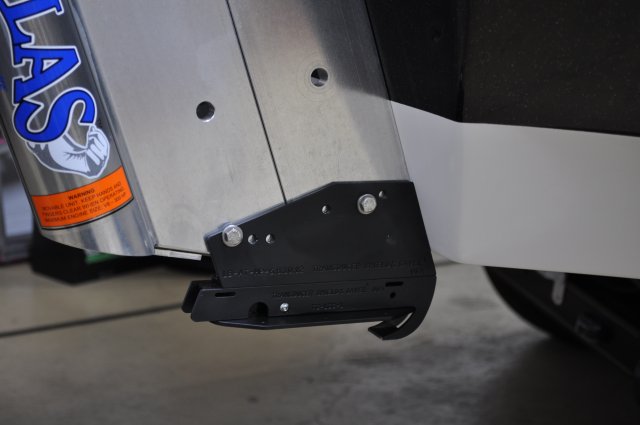

実際にZ521に取り付けてみました。

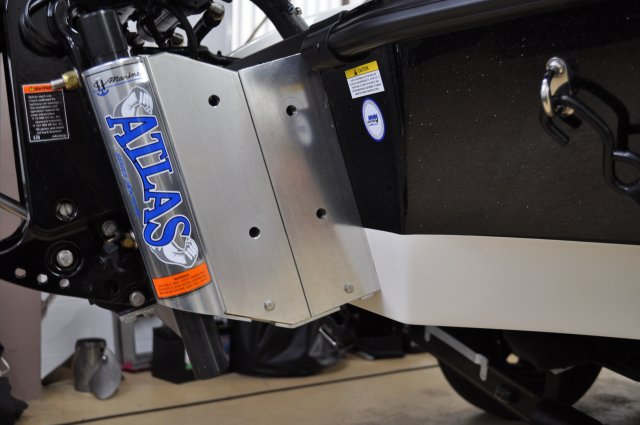

アトラスの油圧ジャック（１０インチ）
下の2本のホールショットプレートを
取り付けているボルトに



専用Lプレートを共締め

以上！！

と言っても、
プレートの穴に合わなかったので
ボルト位置にあわせて
ドリルで2箇所穴あけ。
船に穴あけるより
気持ち的にも楽です。

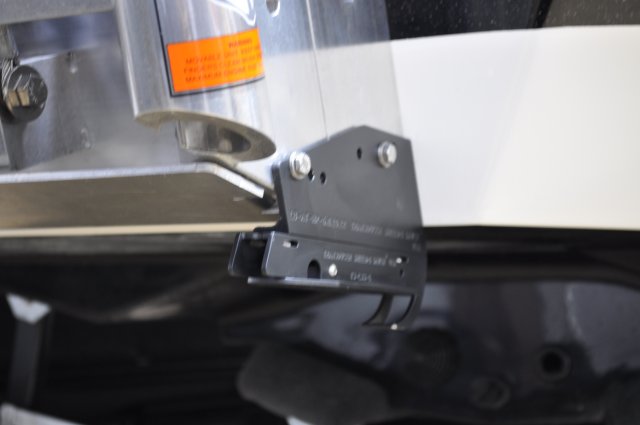

ガッチリ固定されています。

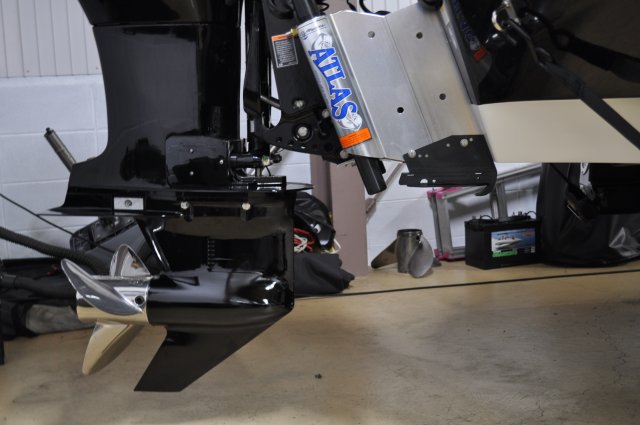

プロペラとの距離も
この場合８０ｃｍ以上離れていますので
ノイズの影響は少なく、
エンジンとのクリアランスも
十分取れてます。



ジャックプレートを装着している船は
この取り付けの方がスマートですね。

ジャックプレート既存の穴を利用することで
ジャック本体に穴を開けることなく、
取り付けが可能です。
既存の穴がない場合は
ジャックプレートへの穴あけは
必要になります。

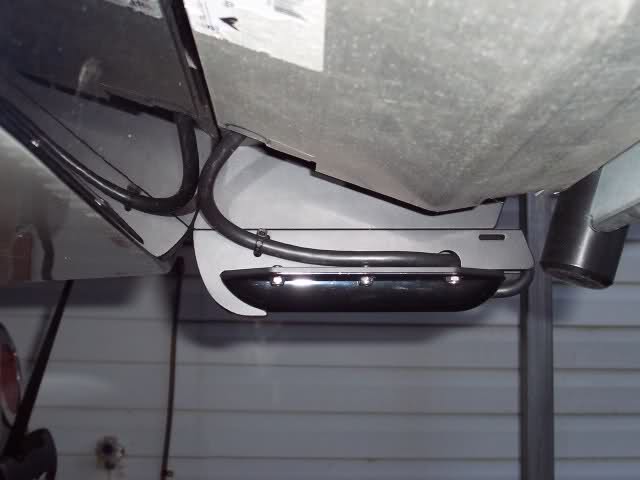

さらに手前に見える
ホールショットプレート中央に
直接取り付けるマウントもあります。
そのまま付けると
振動子が水平ではなくなるので、
それを水平にするアダプターもあります。

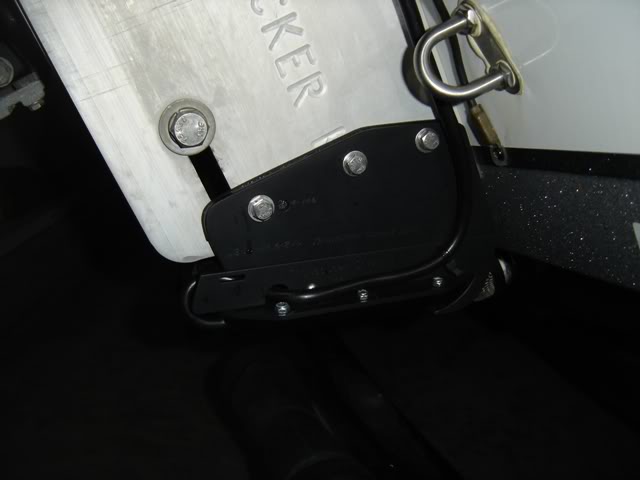

　ジャックプレートを装備していない船への
専用ブラケットもございます。

来週には大量に色んな種類の
アタッチメントが入荷しますので
ご紹介させて頂きます。

お値段は元々少々お高いですが、
ローランス、ハミンバード振動子の
取り付けには絶対に
外せないアイテムですよ。

当社は
Transducer & Shield社
の販売代理店です！

実際に取り付けたZ521を
展示しておりますので、
ご興味がございましたら、
是非見に来てください！
